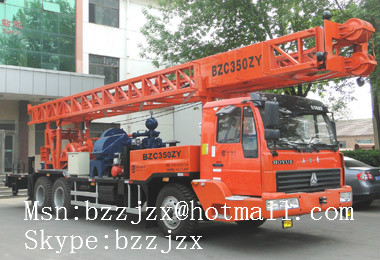

1.BZC350ZY车载式水井钻机采用车载自走式，是一种车装转盘式回转钻机；
2.钻机选用中国重汽6*4专用汽车吊车底盘，分动箱、主传动系统、变速箱、双卷扬机组、泥浆泵、转盘、钻塔、钢丝绳给进机构等均安装在吊车底盘上；
3. 钻机以转盘回转泥浆正循环钻进为主要钻探方式，配有BW850/2A型泥浆泵，采用泥浆作为冲洗液，通过柱塞泵高压注浆实现正循环钻进，如配备适当钻探工具，也可适应其它钻探工艺方法，可在粘土、砂层、基岩等多种地层中钻进；
4. 钻机以汽车发动机为动力，加装分动装置和液压系统，汽车行走、钻井作业同机联动；
5. 钻机可根据用户要求选装（MF）三相交流发电机组，为施工现场夜间照明或焊接维修提供方便；
6. 钻机配备液压卷扬机、塔架滑轮组、水龙头两侧吊环联动辅助加压装置，遇到泥岩、强风化、基岩等地层结构可以辅助加压钻进，以提高成孔效率
7. 钻机主传动为机械传动，钻塔升降，六个支腿平衡，四个调平支腿液压控制，两个机械支腿，分动箱、泥浆泵离合系统气动控制；
8. 钻机外观漂亮大气，转盘扭矩大，进尺快，适用农田水利工程、工业深水井、国防建设、水文勘探、地热矿井水井钻凿，也可用于其它工程基础孔施工，深受国内外客户的欢迎。
9. 根据用户要求，配备美国寿力、日本PDSJI00S、瑞典阿特拉斯、国产开山、红五环等厂家生产的空压机，可实施气动潜孔锤钻进；若配备气水两用水龙头、双壁专用钻杆、气水分离器等，可实施气举反循环钻进；如配备液动潜孔锤钻具，使用常规850/20A泥浆泵可实现液动潜孔锤破岩钻进；若配备其它专用钻具，可实施取岩心等多种钻探工法。
基本标准配置：
|
技 术 参 数
|
||||||
|
钻孔深度(M)
|
80
|
300
|
||||
|
钻孔直径(mm)
|
1500
|
500
|
||||
|
转盘转速(r/min)
|
21.2；36；63.2；100.6；155；20.2(反转)
|
|||||
|
转盘扭矩(KN.m)
|
18；10.6；6；3.8；2.5；18.9(反转)
|
|||||
|
主卷扬单绳拉力(KN)
|
30
|
|||||
|
主卷扬最大拉力(KN)
|
180
|
|||||
|
液压副卷扬单绳拉力(KN)
|
40
|
|||||
|
液压副卷扬最大拉力(KN)
|
160
|
|||||
|
大钩提升能力(KN)
|
180
|
|||||
|
塔架承载能力(KN)
|
180
|
|||||
|
钻塔高度(mm)
|
11500
|
|||||
|
承重(t)
|
25
|
|||||
|
钻杆
|
主钻杆(mm)
|
108×108×7500
|
||||
|
副钻杆(mm)
|
Ф89×10×5500
|
|||||
|
液压油泵
|
型号
|
CB-HP50/32Z
|
||||
|
排量(ml/r)
|
50/32
|
|||||
|
额定转速(r/min)
|
2000
|
|||||
|
额定压力(MPa)
|
20
|
|||||
|
BW850/2A型
泥浆泵
|
缸套直径(mm)
|
150
|
||||
|
活塞行程(mm)
|
180
|
|||||
|
理论流量(L/min)
|
600 850
|
|||||
|
额定压力(Mpa)
|
3 2
|
|||||
|
冲次(min-1)
|
58 82
|
|||||
|
吸水管直径(mm)
|
127
|
|||||
|
排水管直径(mm)
|
64
|
|||||
|
输入转速(r/min)
|
470
|
|||||
|
输入功率(kw)
|
40
|
|||||
|
外型尺寸(mm)
|
2000×1030×1400
|
|||||
|
重量(t)
|
1.5
|
|||||
|
配套动力
|
柴油机
|
型号
|
CA6DE3-20E3
|
|||
|
额定功率(KW)
|
147
|
|||||
|
转速(r/min)
|
2300
|
|||||
|
最大扭矩
|
650.m/1400-1500rpm
|
|||||
|
汽车底盘
|
型号
|
TAZ5183TZJ （汽车起重机底盘）
|
||||
|
驱动形式
|
6×4
|
|||||
|
发动机
|
型号及型式
|
CA6DE3-20E3 欧III排放
|
||||
|
额定功率(KW)
|
147
|
|||||
|
转速(r/min)
|
2300
|
|||||
|
外形尺寸(长×宽×高)(mm)
|
11110×2490×2500
|
|||||
|
国家公告
整机型号 |
TAZ5173TZJBZC350钻井车
|
|||||
|
发电机组
|
型号
|
MF
|
||||
|
额定功率 (KW)
|
15
|
|||||
|
额定电压(V)
|
400
|
|||||
|
额定电流(A)
|
27
|
|||||
|
功率因数
|
0.8
|
|||||
|
转速(r/min)
|
1500
|
|||||
|
额定频率（Hz）
|
50
|
|||||
|
绝缘等级
|
H
|
|||||
|
防护等级
|
IP21
|
|||||
|
钻井驾驶室内变速箱最佳工作档位 (转速)
|
五档(1000-1400r/min)
|
|||||
|
行走最高车速(Km/h)
|
75
|
|||||
|
重量(kg)
|
19340
|
|||||
|
运输尺寸 (长×宽×高)(mm)
|
12160*2490*3440
|
|||||
|
工作尺寸(长×宽×高)(mm)
|
11110*2490*13110
|
|||||
