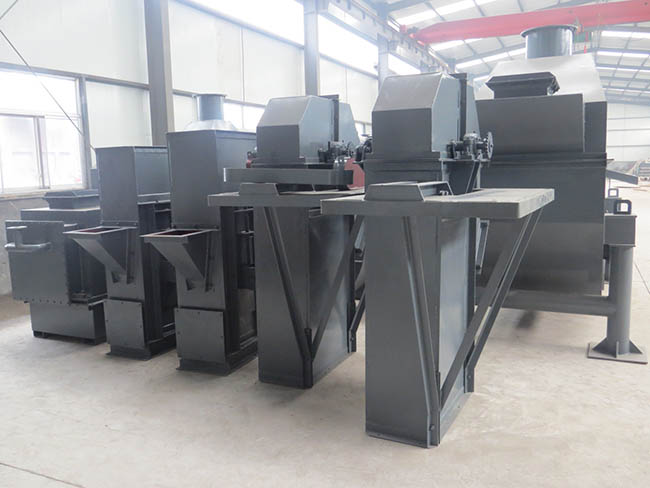

斗式提升机

斗式提升机设备介绍
斗式提升机适用于垂直输送粉状、粒状及小块状且琢磨性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m，其特点为：结构简单，运行平稳，挖取式装料，离心式卸料，物料温度不超过60℃，TD型按JB3926——85《垂直斗式提升机》标准设计制造，与传统D型斗提机相比，输送效
斗式提升机技术参数
TD、D型斗式提升机技术参数见表

型号	TD160											TD250										TD315										TD400
料斗形式	Q		H				Zd			Sd		Q			H		Zd			Sd		Q	H			Zd				Sd		Q			H					Zd				Sd
输送量（m^3/h）	5.4		9.6				9.6			16		12			22		23			35		17	30			25				40		24			46					41				66
斗宽（mm）	160											250										315										400
斗容(L)	0.5			0.9				1.2			1.9	1.3		2.2				3.0			4.6	2		3.6			3.8		5.8			3.1				5.6			5.9				9.4
斗距（mm）	280							350				360						450				400					500					480							560
带宽（mm）	200											300										400										500
斗速（m/s）	1.4											1.6										1.6										1.8
物料最大块（mm）	25											35										45										55
型号	TD500											Td630							D160						D250						D350						D450
材斗形式	Q		H				Zd			Sd		H	Zd			Sd			Q			S			Q			s			Q		S				Q				S
输送量（m^3/h)	38		70				58			92		85	89			142			4.7			8			18			22			25			42				50				72
斗宽	500											630							160						250						350							450
斗容（L)	4.8	9			9.3				15			14	14.6			23.5			0.65			1.1			2.6			3.2			7		9.8					14.5				18
斗距（mm）	500					630						710							300						400						500							640
宽带（mm）	600											700							200						300						400							500
斗速（m/s)	1.8											2							1						1.25						1.25							1.25
物料最大块（mm）	60											70							25						35						45							55
