一、产品简介：

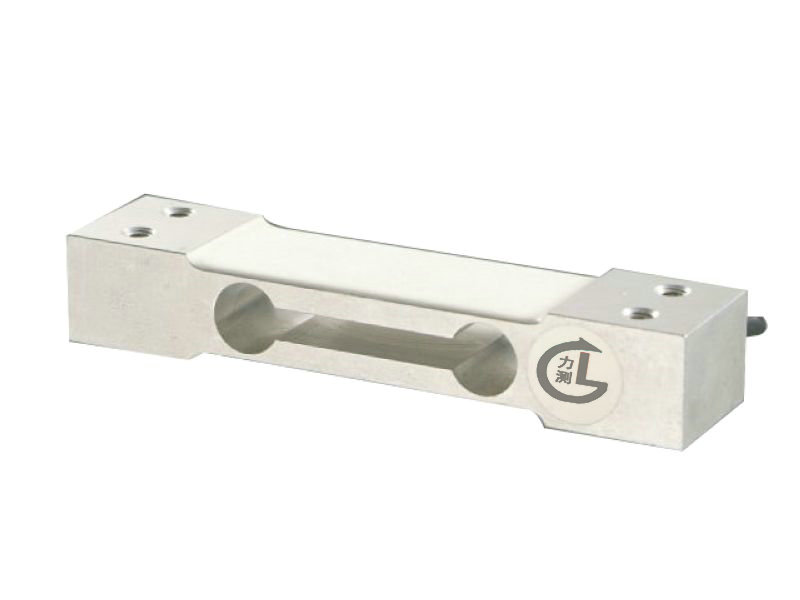

LCP-1型铝制传感器系列产品为双孔悬臂梁式结构，在制作过程中进行了温度补偿和四角调整等工艺处理。其高度低、体积小、适于制作电子计价秤、电子案秤，电子台秤及其它小量程电子称。
二、技术指标：
|
量程 |
0.3~250Kg |
输入电阻 |
410±15Ω |
|||||
|
灵敏度 mV/V |
1±0.1(0.3-3kg) |
2±0.1(6-250kg) |
输出电阻 |
350±3Ω |
||||
|
非线性 /滞后/重复性 |
± 0.02%FS |
绝缘电阻 |
≥ 5000 MΩ |
|||||
|
蠕 变 |
± 0.02%FS |
供桥电压 |
10(DC/AC) V |
|||||
|
零点输出 |
± 1.00%FS |
工作温度 |
－ 20～＋60℃ |
|||||
|
零点温度影响 |
± 0.02%FS/10℃ |
安全过载 |
120%FS |
|||||
|
输出温度影响 |
± 0.02%FS/10℃ |
材质 |
铝合金 |
|||||
|
接线方式 |
输入：红（＋）黑（－） 输出：绿（＋） 白（－） |
|
||||||
三、外形尺寸：
|
量程 (kg) |
A |
B |
C |
D |
E |
F |
M |
|
0.3~0.6 |
70.0 |
58.0 |
15.0 |
7.0 |
12.0 |
40.0 |
M3 |
|
1~3 |
70.0 |
58.0 |
15.0 |
7.0 |
12.0 |
46.0 |
M3 |
|
6~20 |
130.0 |
106.0 |
30.0 |
15.0 |
25.0 |
80.0 |
M6 |
|
25~35 |
130.0 |
106.0 |
40.0 |
15.0 |
25.0 |
80.0 |
M6 |
|
40~200 |
130.0 |
106.0 |
50.0 |
25.0 |
25.0 |
80.0 |
M6 |
|
200~250 |
130.0 |
106.0 |
50.0 |
25.0 |
25.0 |
80.0 |
M8 |
